聚脲防腐基层处理

　　聚脲防腐基层处理概述，聚脲以其耐候性、耐紫外线性、耐泛黄性、耐酸碱性、耐溶剂性、快速固化性、自清洁性和耐磨性等特性，引起了防腐蚀行业的关注，现已用于混凝土和金属结构表面防腐。在聚脲施工过程中，对基层的表面处理要求高，除了混凝土含水量控制在6%以下的刚性要求外，还必须严格控制混凝土表面处理，以确保聚脲与基础混凝土之间的粘结性。当然，除了碳钢和有色金属表面处理GB的要求之外，还要考虑粗糙度对附着力的影响。

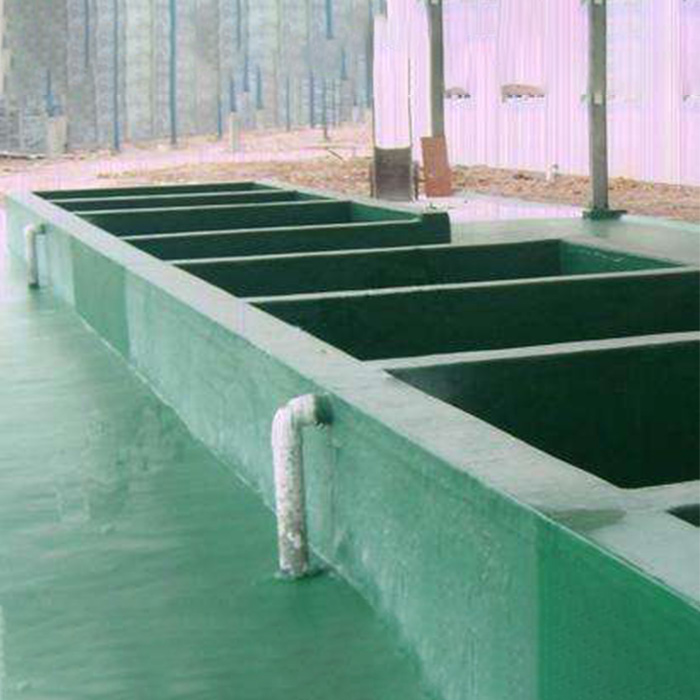

　　对混凝土基础聚脲防腐喷涂的要求。新浇混凝土必须保证含水量小于6%，不含砂，尽量保持一定程度的平整度，即如果用2MI直尺平放，混凝土表面的缝隙高度不应超过3mm。如果基础上有蜂窝或空穴，必须用高标号速凝水泥进行修补。如果有跑砂缺陷，必须使用固砂剂固砂。

　　对于旧混凝土层，必须去除表面附着，如油漆或其他物质，如果油渗入地下，还可以用喷枪加热和干燥油。注意，烘烤温度不会损坏混凝土结构。

　　所有表面清洁工作完成后，使用300混凝土材料地板自除尘研磨机进行干磨，直到混凝土的天然毛暴露出来。根据企业需要，可选择粗磨后的细磨，用真空吸尘器彻底除尘，刷聚脲防腐用底漆，充分湿润环境渗透。然后在干底涂层上批量刮聚脲用腻子，打磨除尘备用，为聚脲热喷涂创造干净、良好、光滑的混凝土作为基础表面。

　　其次，对碳钢和有色金属进行表面喷涂聚脲防腐处理时。碳钢必须用干喷砂处理，随着环保要求的日益严格，出现了湿喷砂，水喷砂或者水射流。祥耀小编仍然不推荐表面水处理，这与聚脲的性能有关。

　　尽可能用Sa2.5级干法喷砂处理，尽可能使用石榴石、石英砂等非金属物质，尽量满足 GB8923标准的要求，如不能满足这一条件，可选择手工喷砂。建议用砂纸或百叶窗叶片打磨。水平必须达到St3及以上，十字交叉进行，近可能的增加表面粗糙度。避免钢丝砂轮磨削造成的污染和润滑层表面。表面灰尘使用干燥无油的洁净压缩空气吹扫干净，如果需要的话，可以用酒精擦洗表面。洗涤时注意保持空气流通，注意安全。

　　有色金属的表面比碳钢致密得多。祥耀小编不建议手动控制研磨，必须用干喷砂轻轻清洗，以增加较小的表面粗糙度。根据工作经验，粗糙度约为40μm。无论是碳钢表面处理还是有色金属表面处理，底漆的选择都非常重要。可以选用耐阴极剥离底漆，完全可以满足聚脲喷涂所要求的附着力，其中聚脲防腐用底漆的拉拔试验研究已达到11.2MPa。

　　总之，聚脲是一种优良的防腐防水材料，从大量的案例分析来看，聚脲70％的质量在于基础处理，30％在于材料和工艺。

　　在当今环保现状，VOC含量低于10%或没有VOC涂层的高固体材料越来越受到防腐行业的青睐。其中，无溶剂涂料、聚脲防腐热喷涂、电泳涂料、粉末涂料水基涂料的热度较高。
